Cadeira ARC-Racing
Guia de montagem
12 passos, todas as ferramentas na caixa. Nossos clientes montam sozinhos em 30 minutos a 1 hora.
0/12 passos

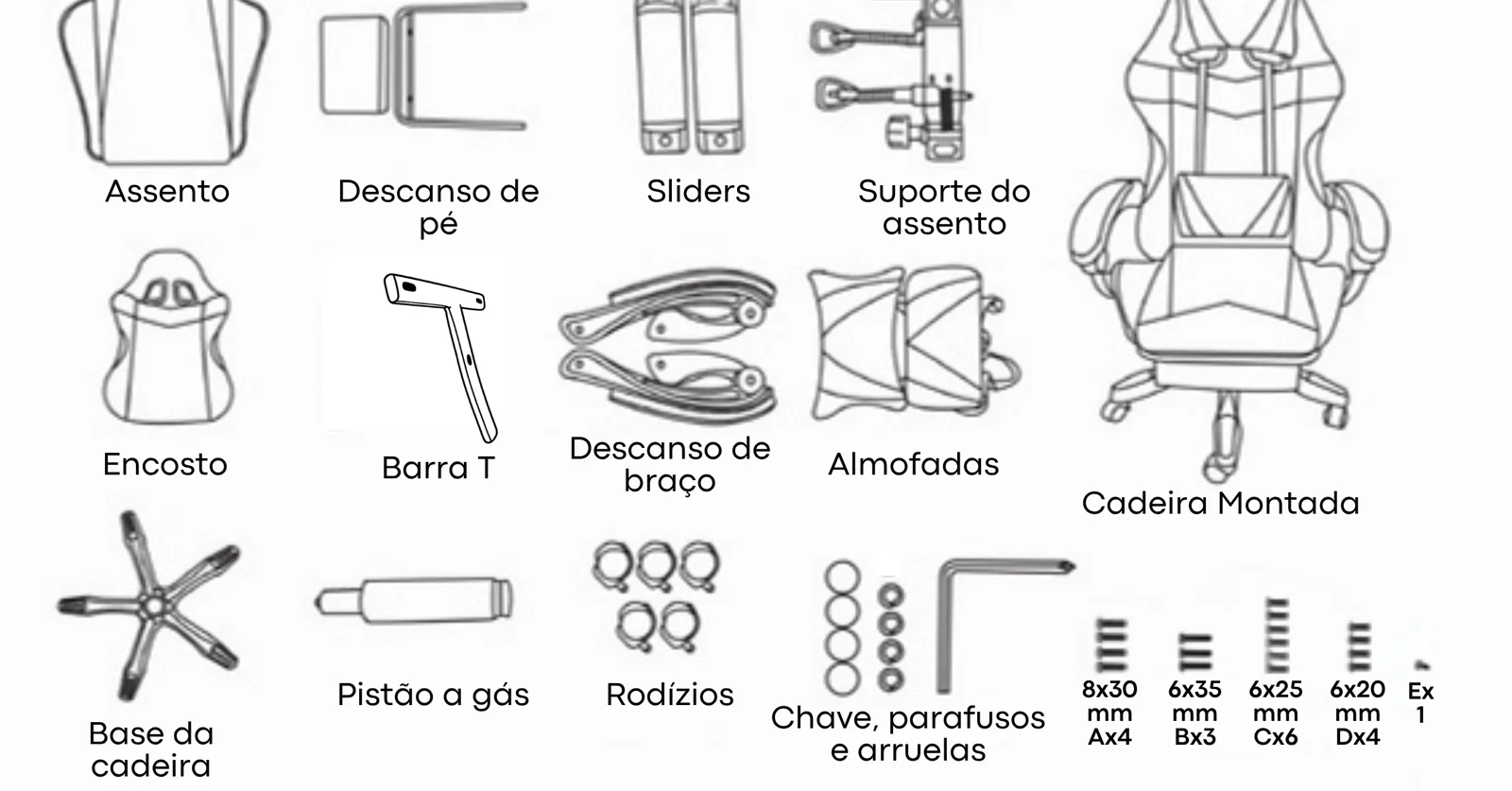

1. Confira a caixa
Marque cada peça antes de começar.
Faltou alguma peça? Tire uma foto e abra um chamado: a reposição é sem custo.
2. Separe os parafusos por letra
Cada passo mostra a letra do parafuso certo. Separar antes deixa a montagem bem mais rápida.
A
8×30 mm
×4
B
6×35 mm
×3
C
6×25 mm
×6
D
6×20 mm
×4
E
trava
×1
3. Monte passo a passo

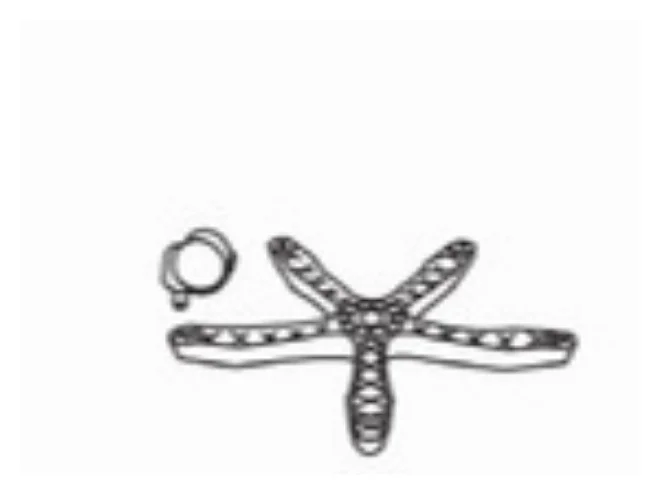

Passo 1
Pressione os rodízios com força na base da cadeira.

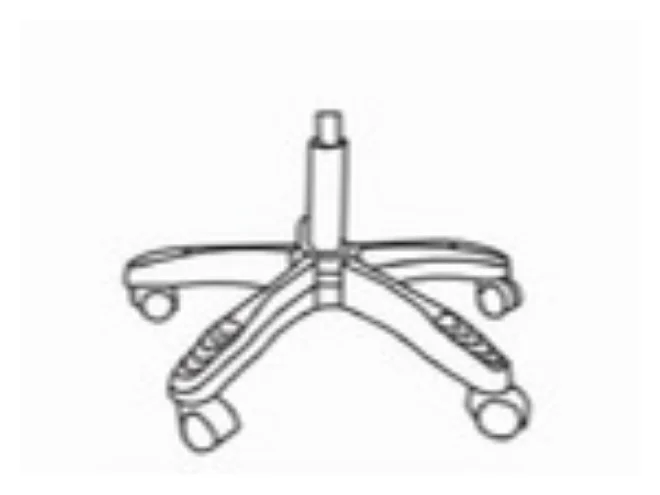

Passo 2
Pressione o pistão a gás na base.

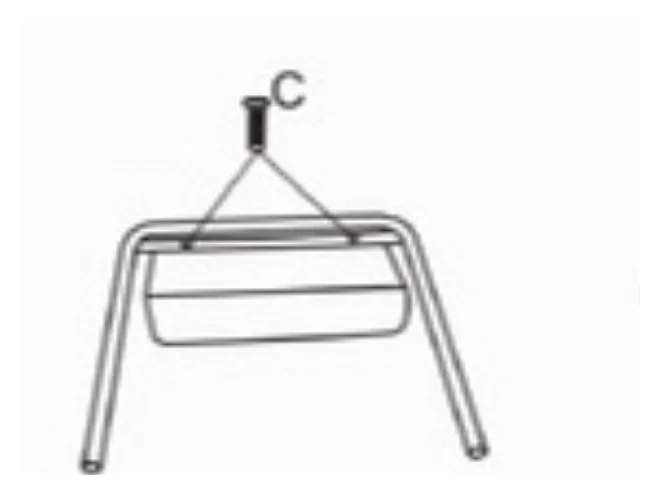

Passo 3
Parafuse o descanso de pé.
Parafuso C6×25 mm

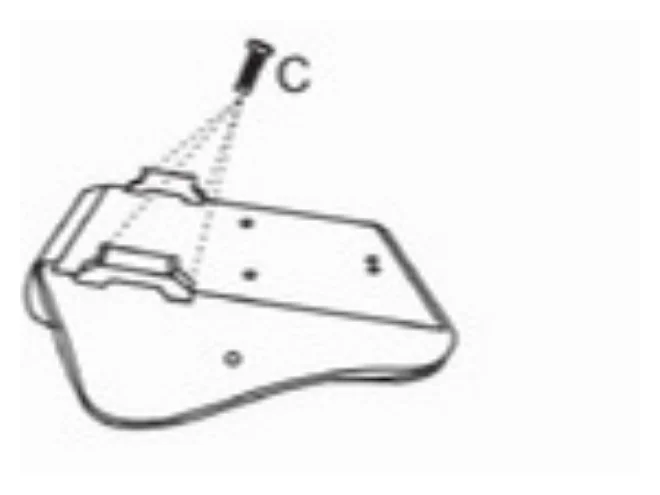

Passo 4
Parafuse os sliders paralelamente.
Parafuso C6×25 mm

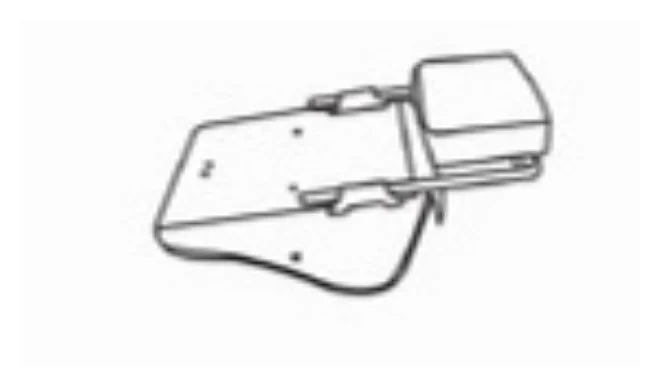

Passo 5
Encaixe o descanso de pé nos sliders.

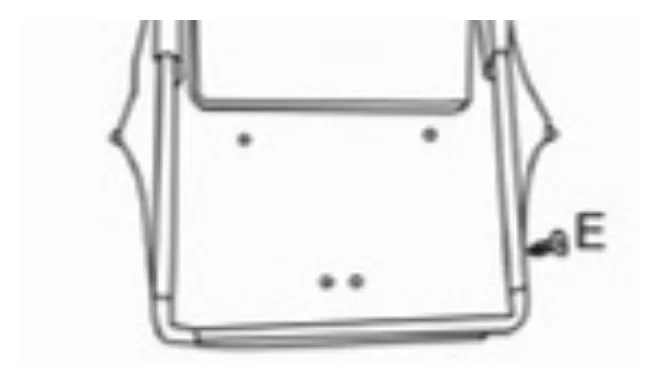

Passo 6
Parafuse a trava do descanso de pé.
Parafuso E

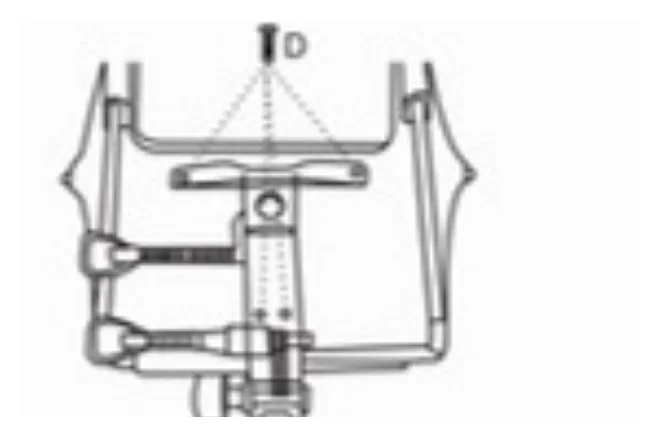

Passo 7
Parafuse o suporte no assento.
Parafuso D6×20 mm

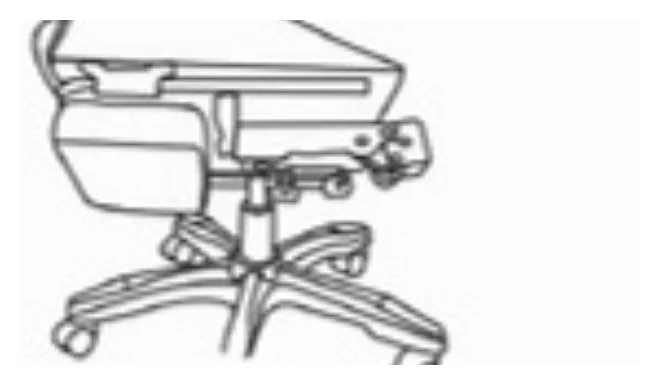

Passo 8
Encaixe o assento no pistão.

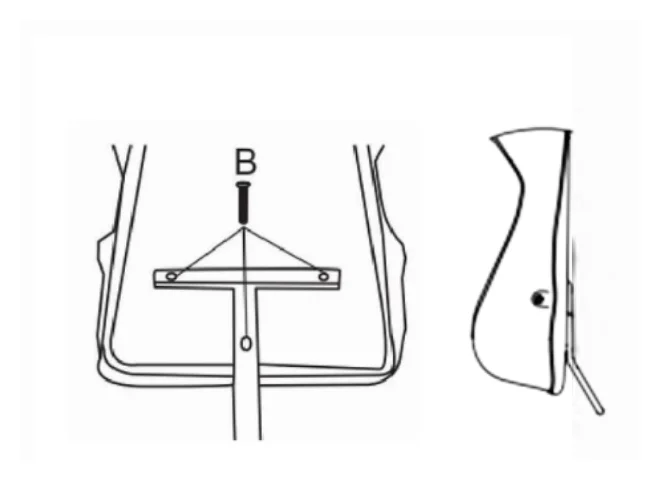

Passo 9
No encosto, parafuse a barra T.
Parafuso B6×35 mm
A parte inclinada da barra T fica virada para fora do encosto.

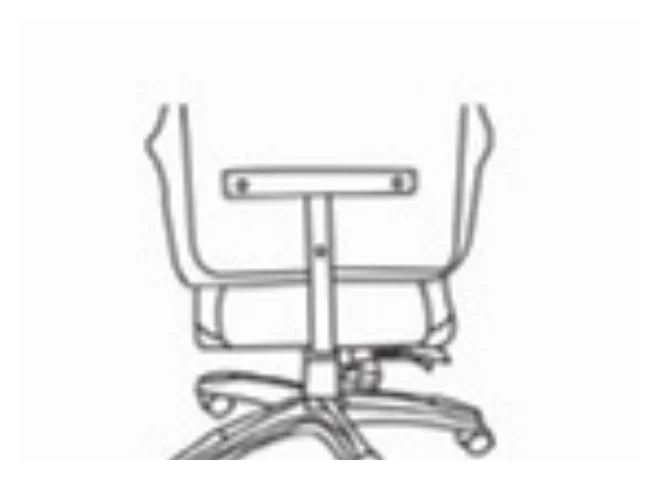

Passo 10
Encaixe o encosto no assento.

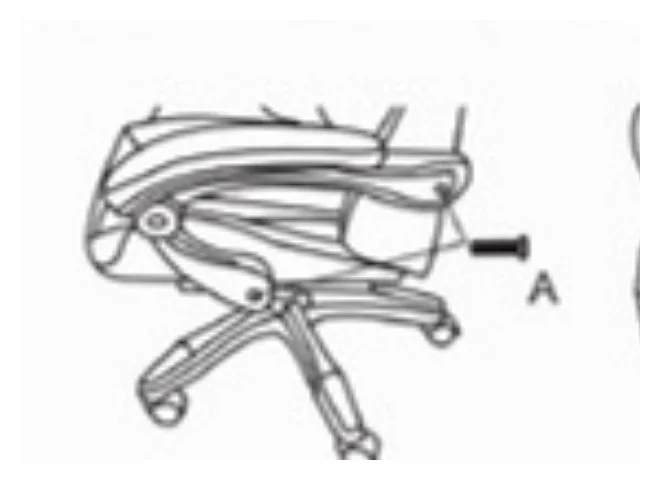

Passo 11
Coloque as arruelas nos braços, junto com os parafusos.
Parafuso A8×30 mm

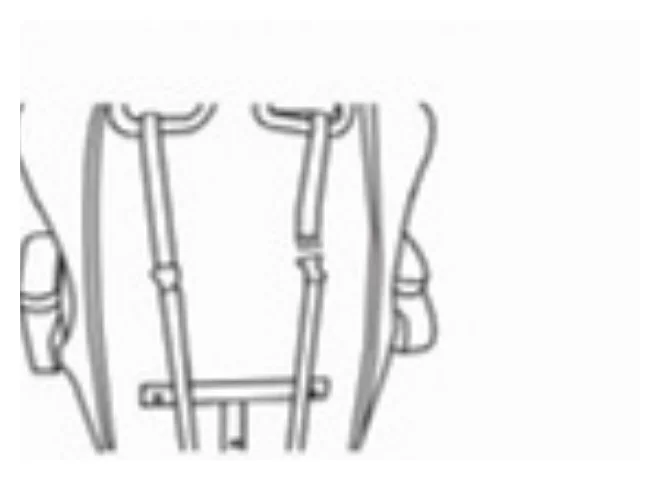

Passo 12
Coloque as almofadas lombar e cervical.
Prefere ver em vídeo?
A montagem completa, do início ao fim.
Precisa de ajuda?
Veja as perguntas frequentes ou fale com a gente. Peça faltando ou avariada, comprovada por foto, é reposta sem custo.
